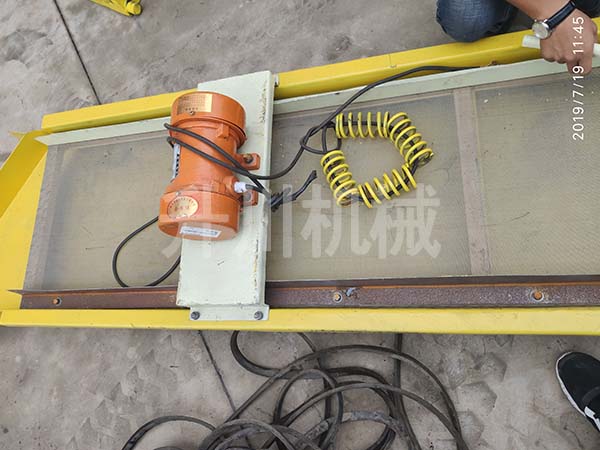

振動篩

振動篩是利用振子激振所產生的往複旋型振動而工作的。振子的上旋轉重錘使篩麵產生平麵回旋振動，而下旋轉重錘則使篩麵產生錐麵回轉振動，其聯合作用的效果則使篩麵產生複旋型振動。其振動軌跡是一複雜的空間曲線。該曲線在水平麵投影為一圓形，而在垂直麵上的投影為一橢圓形。調節上、下旋轉重錘的激振力，可以改變振幅。而調節上、下重錘的空間相位角，則可以改變篩麵運動軌跡的曲線形狀並改變篩麵上物料的運動軌跡。

結構組成：

振動篩一般由振動器、篩箱、支承或懸掛裝置、傳動裝置等部分組成。

振動器

單軸振動篩和雙軸振動篩的振動器，按偏心重配置方式區分一般有兩種

型式。偏心重的配置方式以塊偏心型式較好。

篩箱

篩箱由篩框、篩麵及其壓緊裝置組成。篩框是由側板和橫梁構成。篩框必須要有足夠的剛性。

支承裝置

振動篩的支承裝置有吊式和座式兩種。座式安裝較為簡單，且安裝高度低，一般應優先選用。振動篩的支承裝置主要由彈性元件組成，常用的有螺旋彈簧、板彈簧和橡膠彈簧。

傳動裝置

振動篩通常采用三角帶傳動裝置，振動篩的結構簡單，可以任意選擇振動器的轉數，但運轉時皮帶容易打滑，可能導致篩孔堵塞。振動篩也有采用聯軸器直接驅動的。聯軸器可以保持振動器的穩定轉數，而且使用壽命很長，但振動器的轉數調整困難。

工作原理：

將顆粒大小不同的碎散物料群,多次通過均勻布孔的單層或多層篩麵,分成若幹不同級別的過程成為篩分。大於篩孔的顆粒留在篩麵上,稱為該篩麵的篩上物,小於篩孔的顆粒透過篩孔,稱為該篩麵的篩下物。實際的篩分過程是：大量粒度大小不同、粗細混雜的碎散物料進入篩麵後,隻有一部分顆粒與篩麵接觸,由於篩箱的振動,篩上物料層被鬆散,使大顆粒本來就存在的間隙被進一步擴大,小顆粒乘機穿過間隙,轉移到下層或運輸機上。由於小顆粒間隙小,大顆粒並不能穿過，於是原來雜亂無章排列的顆粒群發生了分離,即按顆粒大小進行了分層,形成了小顆粒在下,粗顆粒居上的排列規則。到達篩麵的細顆粒,小於篩孔者透篩,最終實現了粗、細粒分離,完成篩分過程。然而，充分的分離是沒有的，在篩分時，一般都有一部分篩下物留在篩上物中。細粒透篩時，雖然顆粒都小於篩孔，但它們透篩的難易程度不同，物料和篩孔尺寸相近的顆粒，透篩就較難，透過篩麵下層的顆粒間隙就更難。

應用範圍：

振動篩的適用範圍十分廣泛，幾乎涉及到生活中的方方麵麵在加工和製造時都需要用到各種類型的振動篩。

振動篩主要用於礦山、煤炭、冶煉、建材、耐火材料、輕工、化工、醫藥、食品等行業。

振動篩在選礦廠應用最多，按其傳動機構的不同，又可以分為以下幾種：偏心振動篩、慣性振動篩、自定中心振動篩、共振篩。
